40KW/1000V 充电模块
该产品具备高效率、高功率密度的AC-DC充电模块,电压范 围宽、高效率、高功率因数、高功率密度、电磁辐射和干扰 极小、高防护性能、高可靠性等优点,满足各种电动车的快 速充电需求,节能环保效果显著,达到国际领先水平。 可应用于低速电动车、乘用电动车、电动物流车、电动大巴 的直流充电站、电动中巴、高压电动车、电动牵引车充电设 备、电动叉车、超级标准充电桩等。
- 产品特点
- 产品参数

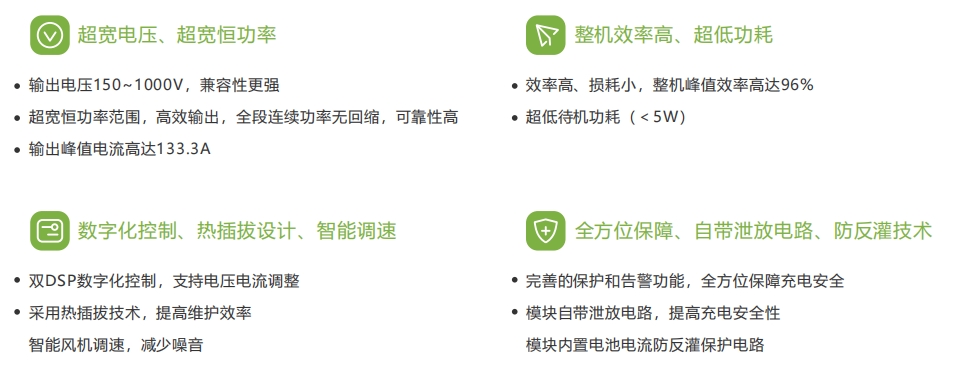

产品特点
性能数据
输出电压150~1000V,输出峰值电流高达133.3A,兼容性更强
高效输出,全段连续功率无回缩,效率高、损耗小,整机峰值效率高达96%,待机功耗<5W
技术功能
双DSP数字化控制,支持电压电流调整,完善的保护和告警功能,全方位保障充电安全
采用热插拔技术,提高维护效率,模块自带泄放电路,提高充电安全性
模块内置电池电流防反灌保护电路,智能风机调速,减少噪音

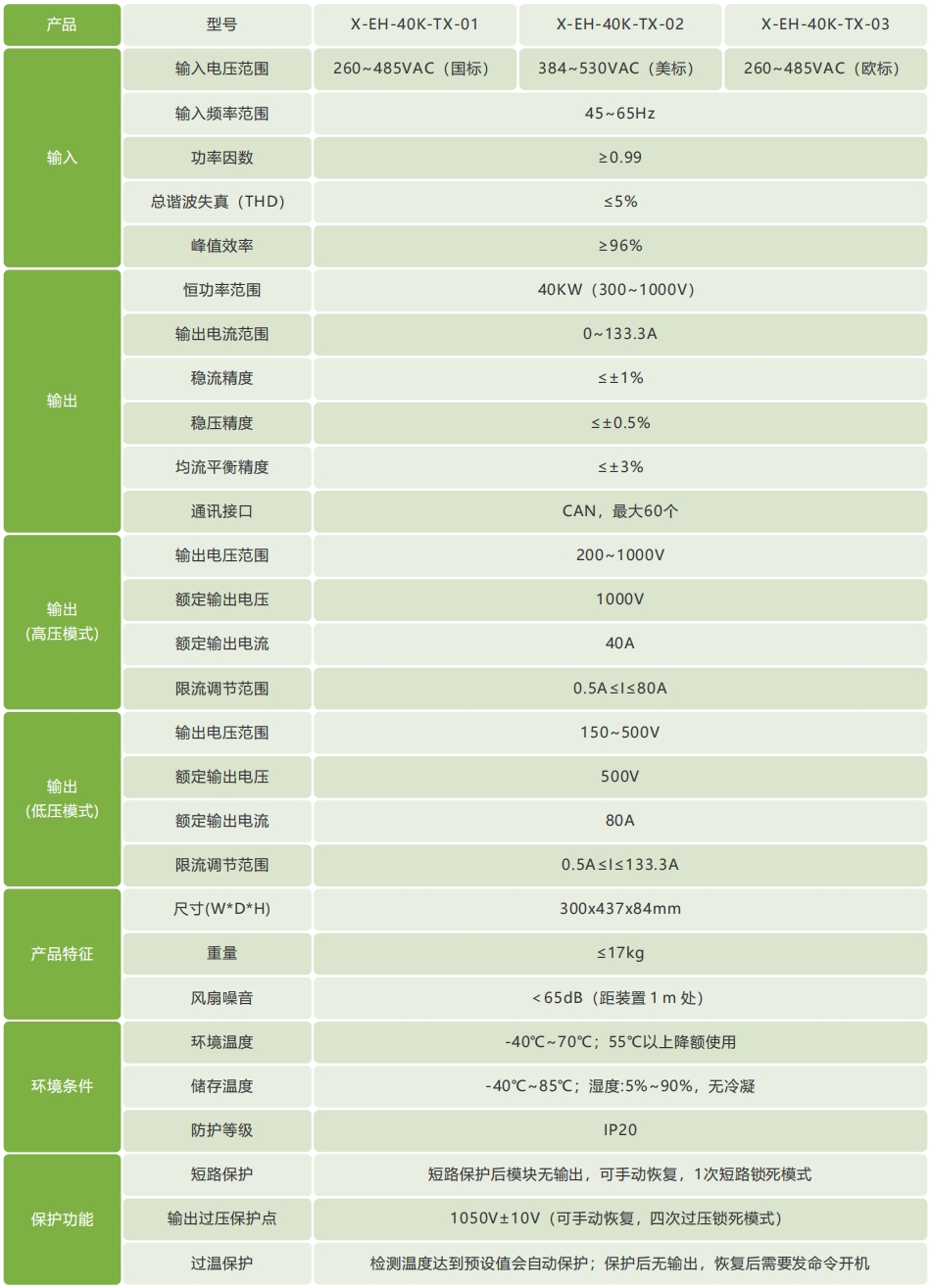

产品参数
产品 | 型号 | X-EH-40K-TX-01 | X-EH-40K-TX-02 | X-EH-40K-TX-03 |
输入 | 输入电压范围 | 260~485VAC(国标) | 384~530VAC(美标) | 260~485VAC(欧标) |
输入频率范围 | 45~65Hz | |||
功率因数 | ≥0.99 | |||
总谐波失真(THD) | ≤5% | |||
峰值效率 | ≥96% | |||
输出 | 恒功率范围 | 40KW(300~1000V) | ||
输出电流范围 | 0~133.3A | |||
稳流精度 | ≤±1% | |||
稳压精度 | ≤±0.5% | |||
均流平衡精度 | ≤±3% | |||
通讯接口 | CAN,最大60个 | |||
输出 (高压模式) | 输出电压范围 | 200~1000V | ||
额定输出电压 | 1000V | |||
额定输出电流 | 40A | |||
限流调节范围 | 0.5A≤I≤60A | |||
输出 (低压模式) | 输出电压范围 | 150~500V | ||
额定输出电压 | 500V | |||
额定输出电流 | 80A | |||
限流调节范围 | 0.5A≤I≤133.3A | |||
产品特征 | 尺寸(W*D*H) | 300x437x84mm | ||
重量 | ≤17kg | |||
风扇噪音 | <65dB(距装置 1 m 处) | |||
环境条件 | 环境温度 | -40℃~70℃;55℃以上降额使用 | ||
储存温度 | -40℃~85℃;湿度:5%~90%,无冷凝 | |||
防护等级 | IP20 | |||
保护功能 | 短路保护 | 短路保护后模块无输出,可手动恢复,1次短路锁死模式 | ||
输出过压保护点 | 1050V±10V(可手动恢复,四次过压锁死模式) | |||
过温保护 | 检测温度达到预设值会自动保护;保护后无输出,恢复后需要发命令开机 |
