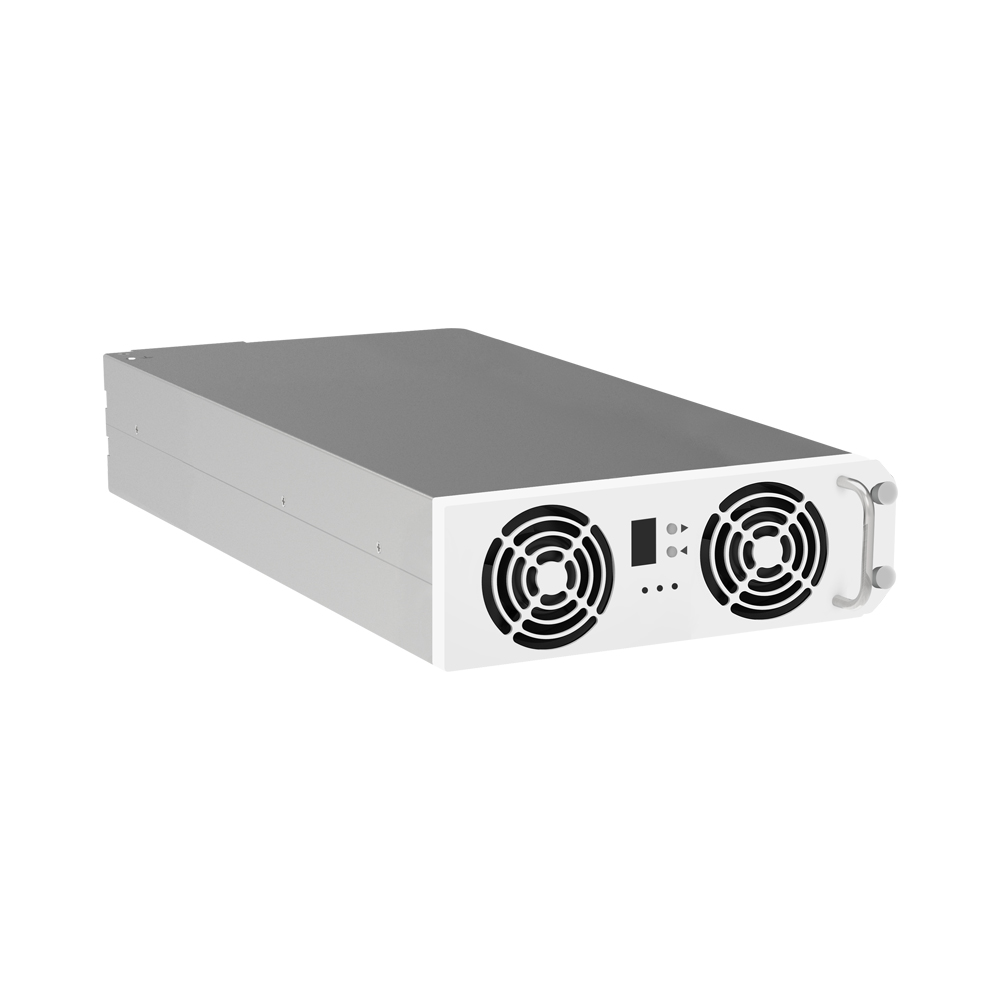

20KW 双向 DC-DC 充电模块
是一款高频隔离双向DC/DC变换模块，具有超宽电压范围、超高满载工作温度、超高效率等核心优势。高防护、高功率密度也是该模块的主要特点。广泛应用于储能、光伏储充、电池梯次利用、数据中心等多能互补场景中直流母线与电池能量交互的应用场景。
- 产品特点
- 基本参数
产品特点
性能数据
· 直流母线侧：200V-950V；电池侧：200V-950V
· 效率高、损耗小，整机峰值效率高达98.5%
· 有效减少能源损耗，实现节能环保
技术功能
45.4W/in³高功率密度，节省系统空间
快速正向和反向切换，实现能量传输方向的“无感切换”
基本参数
产品 | 型号 | XDD20JHG |
电池侧 | 电压范围 | 200~950Vdc |
当前范围 | 0~50A | |
电压稳定 | ≤±0.5% | |
稳定流精度 | ≤±1% | |
效率 | ≥98.5% | |
直流母线侧 | 电压范围 | 200~950Vdc |
当前范围 | 最大40A | |
电压稳定 | ≤±0.5% | |
稳定流精度 | ≤±1% | |
效率 | ≥98.5% | |
报警和保护 | 输入过电压/和 | 关机可以自动恢复 |
输出过压 | 关机需要手动恢复 | |
过电流和短路 | 关机需要手动恢复 | |
过热 | 关机可以自动恢复 | |
环境 | 环境温度 | -40℃~75℃；55℃以上使用需降低额定功率 |
储存温度 | 工作温度：-40℃~75℃；湿度：5%~95%，无冷凝 | |
保护级别 | IP20 | |
冷却方法 | 强制风冷 | |
高海拔地区的大气压力 | 79kPa～106kPa；海拔<2000米；海拔2000米以上需降额运行 | |
产品特性 | MTBF | ≥ 500,000小时 |
尺寸（宽*深*高） | 226x376x85mm | |
重量 | ≤9.5kg | |
通信 | CAN通信 | |
并行机的数量 | ≤60台 |
