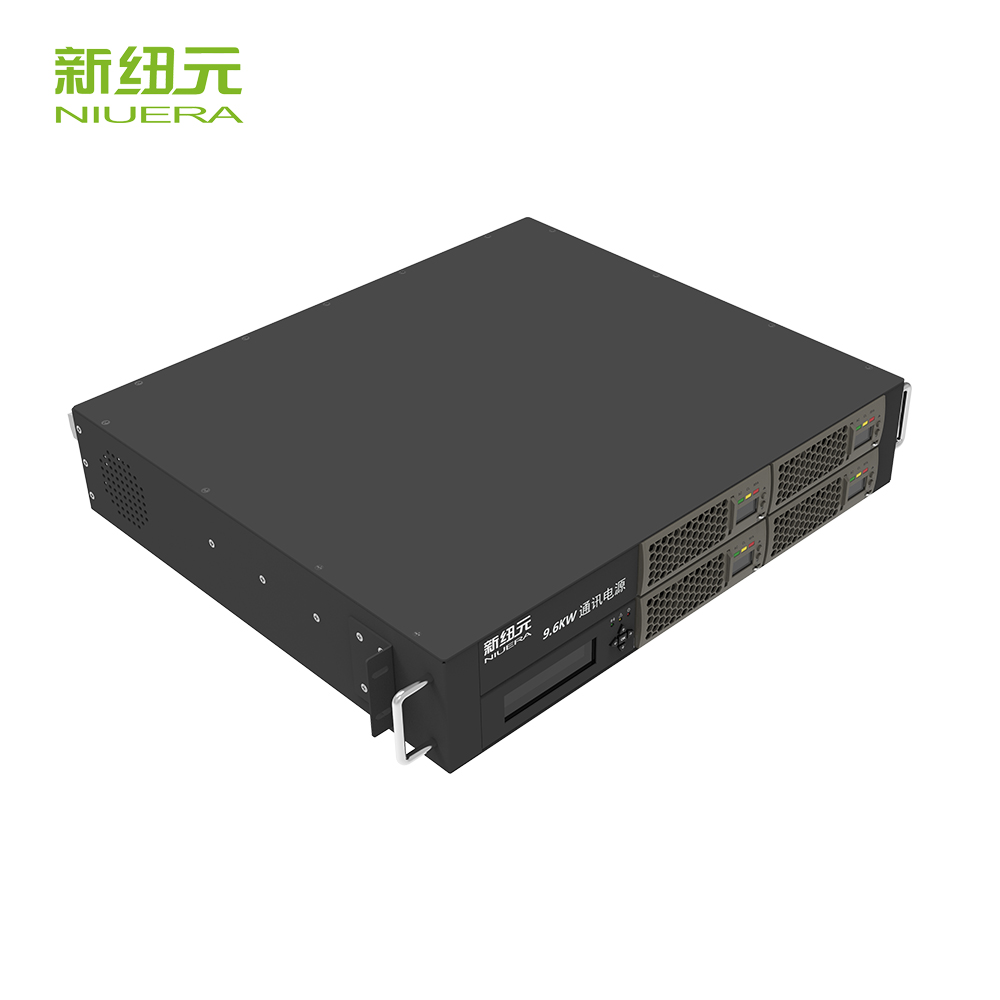

9.6KW 通信整流系统

通信整流集成系统是一个紧凑的电源系统，包含一个监控单元，4个通信整流模块；可以容纳多达5个通信整流模块。采用谐振拓扑和高开关频率的开关模式技术，以最小化的体积和重量，获得高可靠性。该系统可满足输入电压(176-264VAC)的较大变化，并通过软启动电源来吸取正弦电流；适用于需要可扩展、易于维修和可靠的电源供应的应用，空间占用小。

产品特点
基本参数

产品特点

性能数据

· 电源模块集整流、监控、配电、防雷于一体

· 锂电模块集电池管理系统（BMS）、配电、防雷于一体

· 模块无风扇设计，自然散热

· 体积小，重量轻

技术功能

真正的即插即用连接系统，缩短安装时间，有助于降低成本
采用纯数字化控制，具备优秀的监测和调节特性
适用于高可靠，长寿命，无故障的直流电力系统
采用的谐振拓扑使模块效率在行业内处于领先定位，有助于缩小整流器的产品尺寸
整体散热采用机箱集成散热片，以主动散热的形式为整体模块提供了最合适的工作环境，并在所需系统解决方案的可扩展性方面没有限制
满足CE认证，UL认证和NEBS认证，可在全球范围内安装

基本参数

产品参数	整机型号	LEC-9K6-TX-01
	输入电压	220Vac/240Vdc
	额定输出电压	48Vdc
	满功率电流	0-200A
	最大输出功率	9600W
	功率因数	0.97

1. 超宽 MPPT范围:180Vdc-850Vdc，DC最高效率达98.2%

2. 适应复杂屋顶情况，多装多发电，最高可提升30%发电量

	前端电源机框
参数	最小值	典型值	最大值
额定输出电压	176Vac	220Vac	246Vac
直流电压范围	190Vdc	240Vdc	300Vdc
最大输出功率	45HZ	60Hz	65Hz
功率因数	0.97
最大输入电流	60A

	后端电源模块
型号	LEC-1K5-TX-01x2	LEC-3K5-TX-01x2
配置代码	A	B
输出电压	48V	42-58V
电压调节范围	42-58V	0-70A
输出电流范围	0-30A	42-58V
额定功率	1440W	3360W
保护	1.软启动保护；2.过载保护；3.高低压保护；4.短路保护；5.负载熔断器保护
指示	绿色系统正常；黄色次警告；红色重要警告
报警	1.负载熔断器报警；2.输出低压报警；3.输出高压报警；4.温度报警
工作温度	-40°C	45℃
储存温度	-40°C	45°C
介电耐压强度	I/P-0/P:3000VAC;I/P-GND:1500VAC;O/P -GND:500 VAC
EMC	ETSI EN 300 386 V.1.3.2 (telecommunication network)EN 61000-6-3
环境标准	ETSIEN 300019-2 Class 1.2,2.3,3.2
浪涌	4kV 线到地，2kV线到线(1.2/50us)(EN6100-4-5)(TBD)
电气安全认证	IEC/UL 60950-1;CSA 22.2
尺寸(mm）	498.6x89 x417.9(宽x高x深)
